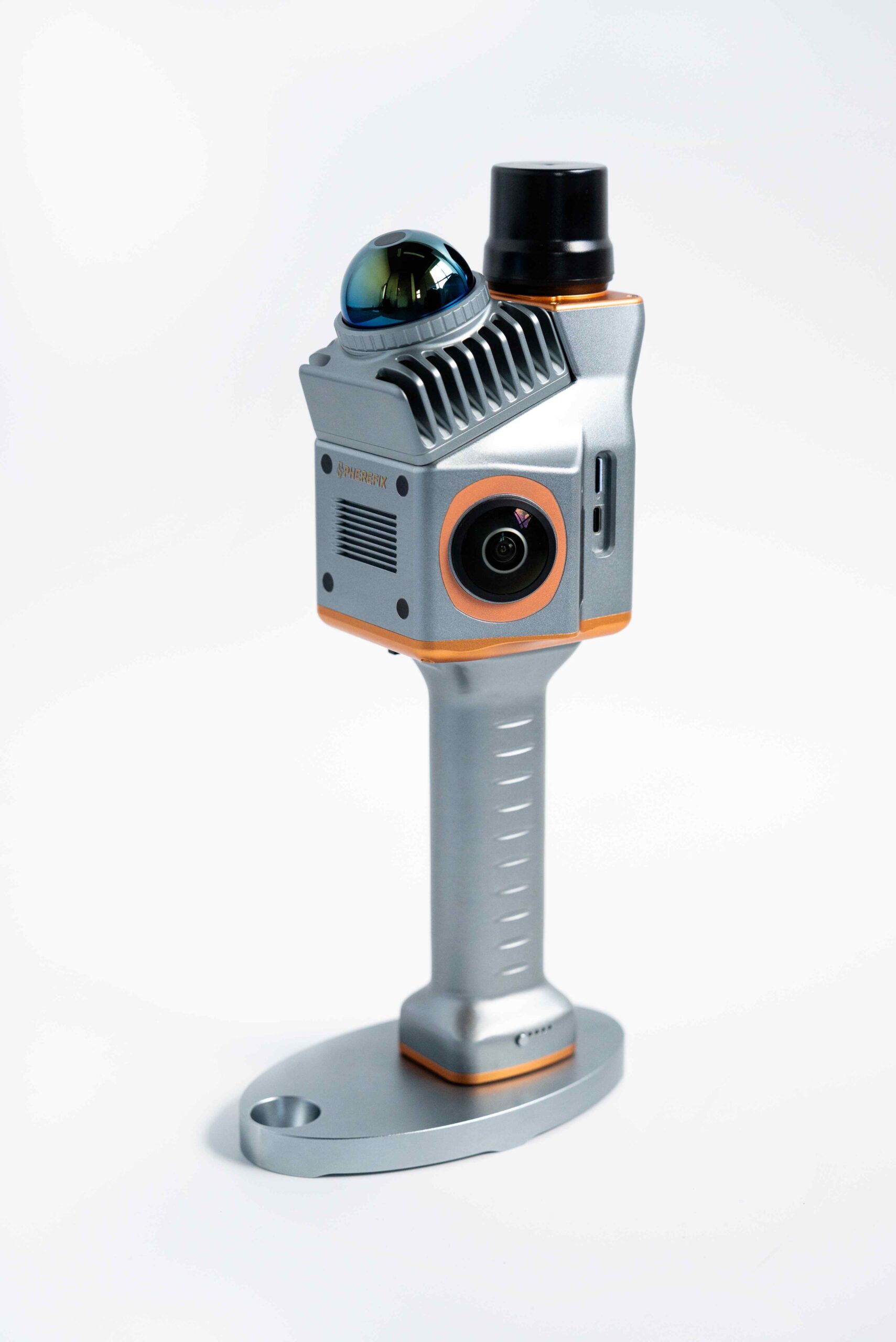

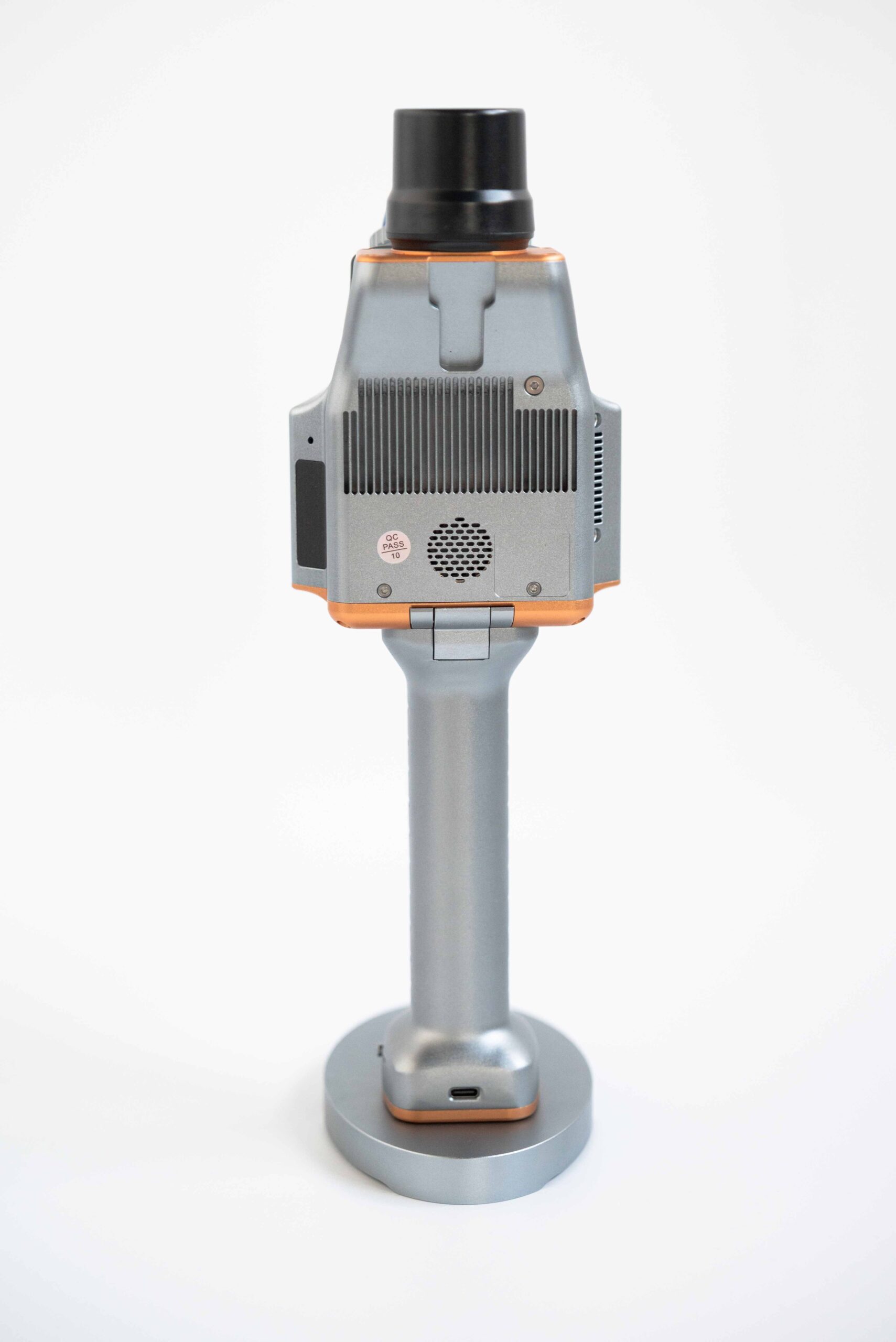

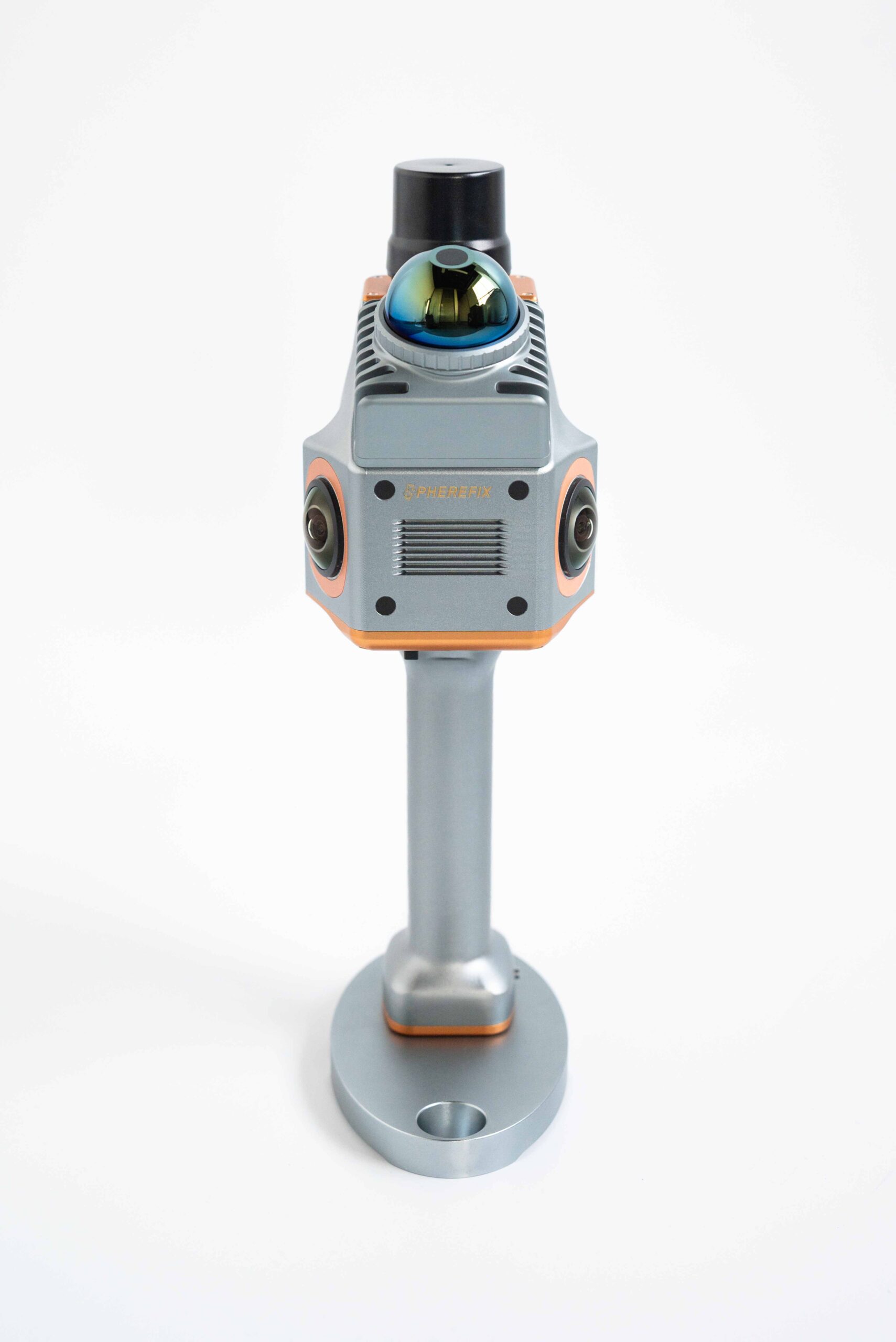

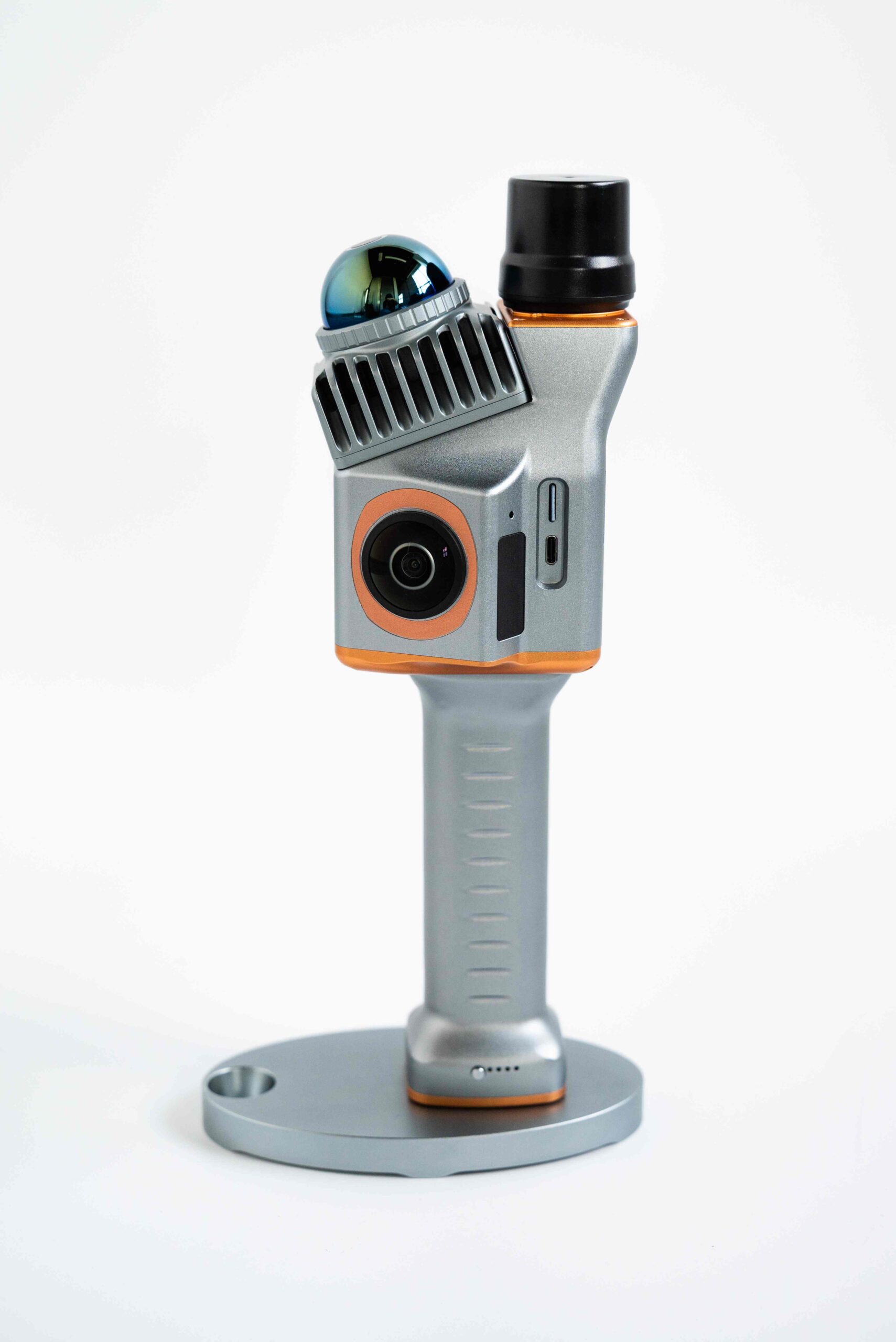

Ручной лидарный сканер Sphere360

Sphere360 — это сверхлегкая портативная система LiDAR, разработанная для работы в сложных условиях. Основанная на датчике Livox Mid-360 и высокопроизводительном движке SLAM, она позволяет получать облака точек 3D геодезического качества даже в самых суровых условиях. Тесная интеграция LiDAR, GNSS и INS в сочетании с платформой обработки PointFlow образует комплексное решение для сбора и уточнения данных, которое обеспечивает надежные результаты при городской съемке, инспектировании инфраструктуры и моделировании цифровых двойников как в помещениях, так и на открытом воздухе.

Sphere360 Handheld LiDAR Scanner Key Characteristics

Изображение GNSS-приемника Spherefix и геодезического оборудования

Высокоточное позиционирование в любых условиях

Изображение GNSS-приемника Spherefix и геодезического оборудования

Комплект LiDAR «на вынос»

Изображение GNSS-приемника Spherefix и геодезического оборудования

3D-съемка с высокой четкостью и точной цветопередачей

Изображение GNSS-приемника Spherefix и геодезического оборудования

Превосходная универсальность

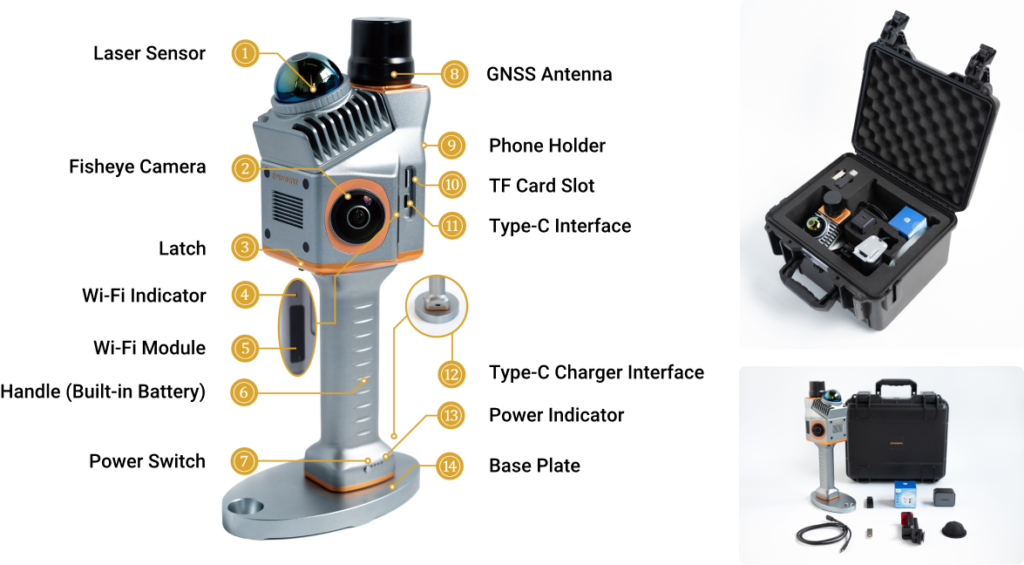

СОСТАВ СИСТЕМЫ

Изображение GNSS-приемника Spherefix и геодезического оборудования

Sphere360 Handheld LiDAR Scanner Additional Features

Изображение GNSS-приемника Spherefix и геодезического оборудования

Режим многократного картографирования: SLAM; RTK-SLAM; PPK-SLAM

Изображение GNSS-приемника Spherefix и геодезического оборудования

Livox Mid-360 LiDAR: дальность действия 40 м (коэффициент отражения 10%)

Изображение GNSS-приемника Spherefix и геодезического оборудования

С точностью до сантиметра: абсолютная точность ≤5 см и относительная точность ≤3 см

Изображение GNSS-приемника Spherefix и геодезического оборудования

Большой объем памяти: встроенная флэш-память объемом 64 ГБ; карта MicroSD объемом 128 ГБ

СЦЕНАРИЙ ПРИМЕНЕНИЯ

Подземный

Изображение GNSS-приемника Spherefix и геодезического оборудования

Внутренние лестницы

Изображение GNSS-приемника Spherefix и геодезического оборудования

Автостоянки

Изображение GNSS-приемника Spherefix и геодезического оборудования

Наружные постройки

Изображение GNSS-приемника Spherefix и геодезического оборудования

Лес с низким пологом

Изображение GNSS-приемника Spherefix и геодезического оборудования

Патрулирование линий электропередачи

Изображение GNSS-приемника Spherefix и геодезического оборудования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ

Точность

≤3 см (относительное), ≤5 см (абсолютное)

Диапазон напряжения

12–20 В

Размеры

16,5 × 12,0 × 32,4 см

Вес

1,0 кг

Рабочая температура

-~

Потребление ресурсов системы

<25 Вт

Хранение

Карта MicroSD объемом 128 ГБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРГОВОГО ТЕРМИНАЛА

Модель

gSpin 210

Частота обновления POS

200 Гц

Система GNSS

GPS L1/L2/L5; ГЛОНАСС L1/L2; GAL E1/E5a/E5b; BDS B1c/B1/B2/B2a/B2b/B3

Точность позиционирования

По горизонтали: ±0,02 м По вертикали: ±0,03 м

Типы сигналов GNSS

GPS L1/LGLO L1/LGAL E1/E5b;BDS B1/B3/B2a(Supports BeiDou-only Mode)

Точность высоты звука

Точность направления

Точность прокатки

ХАРАКТЕРИСТИКИ ЛАЗЕРА

Диапазон измерений

40 м при 101 ТП3Т

Горизонтальный угол обзора

Длина волны

1535 нм

Данные

Однократное эхо, 200 000 точек/сек

Диапазон Точность

≤ 2 см на расстоянии 10 м, ≤ 3cm@0.2m

Вертикальный угол обзора

-~

Режим сканирования

Неповторяющееся сканирование

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ

Эффективные пиксели

2 × 20 Мп

Режим сканирования

Сканирование с синхронизацией по времени

Поле зрения

Horizontal/Vertical FoV:

СОЗДАНИЕ КАРТ

Режим отображения

SLAM; RTK-SLAM; PPK-SLAM

Подробный текст

Портативный лидарный сканер Sphere360.pdf

Руководство пользователя по работе с портативным лидар-сканером Sphere360.pdf
